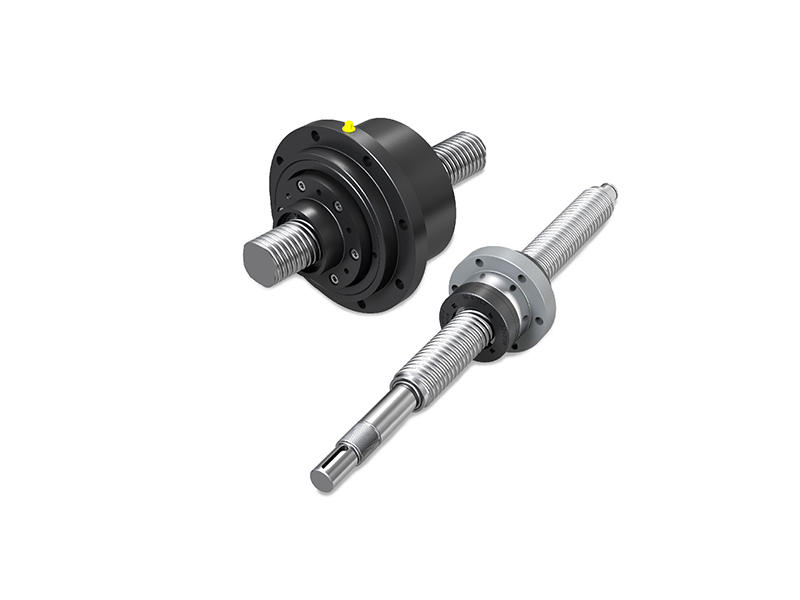

伊維萊長導程滾珠絲杠系列專為需要高線速度以提高生產率的應用而設計，結合了精密軋制技術和通過螺母端蓋的再循環特點。精密磨削螺母外徑和法蘭面使得這種設計適合大多數定位應用。為了進一步提高定位準確度，伊維萊為該系列提供了間隙消除功能。伊維萊還提供一系列旋轉螺母解決方案，以大限度地減少與長旋轉軸相關的慣性現象。長導程螺桿軸牢牢地固定在機架上，而滾珠螺母在軸承箱內旋轉并通過張力帶驅動沿螺桿軸移動。
{contnet:title}
優點:
應用時線速度高達110 m/min
設計適合大多數定位應用，具有高準確度和間隙消除系列
額外密封功能可防止污染并確保終生潤滑
緊湊、簡便、易于集成旋轉螺母解決方案
特點:
每個螺母末端有標準保護刮片和雙重保護選件
高轉速可達nd0 = 90 000，因此線速度可高達110 m/min
螺母設計非常適合要求高速的運輸或定位絲杠應用，如木工、注塑機的某些功能以及拾放處理
為應用提供緊湊、輕松、簡便的解決方案（SLT）
× ![]()
概貌 Downloads
公稱直徑 | 從25到50 mm |
導程 | 從20到50 mm |
基本動載荷能力 | 從12.6到92.9 kN |
基本靜載荷能力 | 從29.8到235.1 kN |
軸向間隙 | 從0.00到0.12 mm |
速度n x d0 | 高達90 000 |
IL-05004/1-EN-July 2020 Precision rolled ball screws
TC-08011-EN-March 2020 Precision ball screws mounting instruction
EL-02001-EN-October 2019 Fluid power replacement
EL-02003-EN-November 2019 Safety and reliability in motion
EL-03000-EN-November 2019 Telescopic pillar medical procedure equipment
